安装便捷，操作简单，低维护工作量，因此，分析仪的使用成本非常低。
应用领域

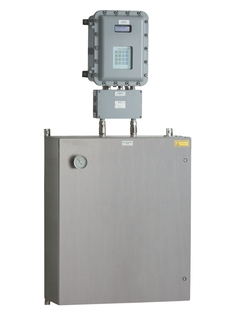

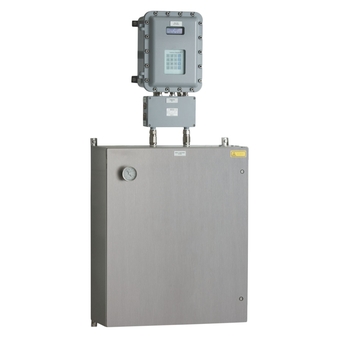

SS2100a气体分析仪采用TDLAS可调谐激光二极管吸收光谱技术，对天然气和烃类加工应用场合中的痕量气体组份（H2O、CO2、H2S、NH3和C2H2）进行高精度测量。分析仪维护工作量低，无需重新校准或定期更换部件。SS2100a通过ATEX Zone 2防爆认证。
优势
高精度实时测量结果
低使用成本；无需耗材，几乎无需维护，在严苛工况下可靠测量
高精度实时测量结果，不受气体湿润（吸收）或干燥（解吸）的影响
同表面传感器相比，重复性更高，分析仪校准通过NIST溯源认证
模拟量输出和串行输出信号，支持远程监控
可以测量下列气体组份：H2O、CO2、H2S、NH3、C2H2
通过ATEX Zone 2防爆认证
©Endress+Hauser
| FLEX产品选型 |
仪表技术性能 |
选型便捷程度 |
|
|
仪表技术性能
|
选型便捷程度
|
|
|
仪表技术性能
|
选型便捷程度
|
|
|
仪表技术性能
|
选型便捷程度
|
|
|
仪表技术性能
|
选型便捷程度
|
Loading alternative products
成功案例
-
天然气涡轮机用混合氢能
Long Ridge Energy发电站是清洁氢能在全球电力与能源行业的成功应用典范。
-
优化天然气中的水份测试
新型TDLAS分析仪采用新颖的设计，提升了天然气中水含量测定的准确性。它有更多的连接选项，提供高精度和可靠性，解决了传统方法的烦恼。
-
-
LNG：卡车装车
查看如何使用Rxn4拉曼光谱分析仪精准测量卡车装车过程中的LNG气体的组份。
-
拉曼光谱分析法用于LNG计量交接测量
查看GERG报告，了解如何使用Rxn4拉曼光谱分析仪和Rxn-41拉曼低温探头在LNG液化天然气计量交接应用中可靠测定气体组份。
-
-
产品标题
高级气体分析仪，用于硫化氢（H2S）测量。SS2100a基于可调谐激光二极管吸收光谱技术（TDLAS）测量气体，无需直接接触样气，即可测定分析物浓度。
-
-
分析物和测量范围
H2S（硫化氢）：
0...10
0...1000 ppmv
0...5000 ppmv
0...5%体积
-
-
环境温度范围
-20...50°C (-4...122°F)
可选：-10...60°C (14...140°F)
-
工作压力范围
进口压力：140...350 kPa (20...50 psig)
采样腔室压力：800...1200 mbara或
950...1700 mbara（可选）
-
-
电源
120或240 VAC ± 10 %，50...60 Hz；最大60 W（带2个电磁铁）：
电子部件外壳
120或240 VAC，50...60 Hz标准；最大100W或200W，适用于
伴热系统：样气腔室
-
通信
模拟量输出：2路4...20mA输出，电气隔离，最大负载
1200 ohms，24 VDC（测量值）
模拟量输入：1路4...20mA输入，电气隔离，最大负载
1200 ohms，24 VDC（过程压力）
串口：RS232C和以太网
通讯协议：Modbus Gould RTU、Daniel RTU、ASCII
数字量输出：5路，浓度报警、常见故障、校验失败、
校验1进行中、校验2进行中
数字量输入：2路，流量报警、请求校验
-
外壳材质
电子部件：铝，不含铜
采样系统外壳：304或316不锈钢
-
-
-
-
-
产品标题
高级气体分析仪，用于水汽（H2O）测量。SS2100a基于可调谐激光二极管吸收光谱技术（TDLAS）测量气体，无需直接接触样气，即可测定分析物浓度。
-
-
分析物和测量范围
H2O（水汽）：
0...10 ppmv
0...100 ppmv
0...50 ppmv
0...5000 ppmv
-
-
环境温度范围
-20...50°C (-4...122°F)
可选：-10...60°C (14...140°F)
-
工作压力范围
进口压力：140...350 kPa (20...50 psig)
采样腔室压力：800...1200 mbara或
950...1700 mbara（可选）
-
-
电源
120或240 VAC ± 10 %，50...60 Hz；最大60 W（带2个电磁铁）：
电子部件外壳
120或240 VAC，50...60 Hz标准；最大100W或200W，适用于
伴热系统：样气腔室
-
通信
模拟量输出：2路4...20mA输出，电气隔离，最大负载
1200 ohms，24 VDC（测量值）
模拟量输入：1路4...20mA输入，电气隔离，最大负载
1200 ohms，24 VDC（过程压力）
串口：RS232C和以太网
通讯协议：Modbus Gould RTU、Daniel RTU、ASCII
数字量输出：5路，浓度报警、常见故障、校验失败、
校验1进行中、校验2进行中
数字量输入：2路，流量报警、请求校验
-
外壳材质
电子部件：铝，不含铜
采样系统外壳：304或316不锈钢
-
-
-
-
-
产品标题
高级气体分析仪，用于二氧化碳（CO2）测量。SS2100a基于可调谐激光二极管吸收光谱技术（TDLAS）测量气体，无需直接接触样气，即可测定分析物浓度。
-
-
分析物和测量范围
CO2（二氧化碳）：0...10 ppmv
0...1000 ppmv
0...5000 ppmv
0...5%体积
0...10%体积
0...20%体积
-
-
环境温度范围
-20...50°C (-4...122°F)
可选：-10...60°C (14...140°F)
-
工作压力范围
进口压力：140...350 kPa (20...50 psig)
采样腔室压力：800...1200 mbara或
950...1700 mbara（可选）
-
-
电源
120或240 VAC ± 10 %，50...60 Hz；最大60 W（带2个电磁铁）：
电子部件外壳
120或240 VAC，50...60 Hz标准；最大100W或200W，适用于
伴热系统：样气腔室
-
通信
模拟量输出：2路4...20mA输出，电气隔离，最大负载
1200 ohms，24 VDC（测量值）
模拟量输入：1路4...20mA输入，电气隔离，最大负载
1200 ohms，24 VDC（过程压力）
串口：RS232C和以太网
通讯协议：Modbus Gould RTU、Daniel RTU、ASCII
数字量输出：5路，浓度报警、常见故障、校验失败、
校验1进行中、校验2进行中
数字量输入：2路，流量报警、请求校验
-
外壳材质
电子部件：铝，不含铜
采样系统外壳：304或316不锈钢
-
-
-
-
-
产品标题
高级气体分析仪，用于氨气（NH3）测量。SS2100a基于可调谐激光二极管吸收光谱技术（TDLAS）测量气体，无需直接接触样气，即可测定分析物浓度。
-
-
-
-
环境温度范围
-20...50°C (-4...122°F)
可选：-10...60°C (14...140°F)
-
工作压力范围
进口压力：140...350 kPa (20...50 psig)
采样腔室压力：800...1200 mbara或
950...1700 mbara（可选）
-
-
电源
120或240 VAC ± 10 %，50...60 Hz；最大60 W（带2个电磁铁）：
电子部件外壳
120或240 VAC，50...60 Hz标准；最大100W或200W，适用于
伴热系统：样气腔室
-
通信
模拟量输出：2路4...20mA输出，电气隔离，最大负载
1200 ohms，24 VDC（测量值）
模拟量输入：1路4...20mA输入，电气隔离，最大负载
1200 ohms，24 VDC（过程压力）
串口：RS232C和以太网
通讯协议：Modbus Gould RTU、Daniel RTU、ASCII
数字量输出：5路，浓度报警、常见故障、校验失败、
校验1进行中、校验2进行中
数字量输入：2路，流量报警、请求校验
-
外壳材质
电子部件：铝，不含铜
采样系统外壳：304或316不锈钢
-
-
-
-
-
产品标题
高级气体分析仪，用于乙炔（C2H2）测量。SS2100a基于可调谐激光二极管吸收光谱技术（TDLAS）测量气体，无需直接接触样气，即可测定分析物浓度。
-
-
分析物和测量范围
C2H2（乙炔）：0...5 ppmv（最小）
0...3000 ppmv（最大）
-
-
环境温度范围
-20...50°C (-4...122°F)
可选：-10...60°C (14...140°F)
-
工作压力范围
进口压力：140...350 kPa (20...50 psig)
采样腔室压力：800...1200 mbara或
950...1700 mbara（可选）
-
-
电源
120或240 VAC ± 10 %，50...60 Hz；最大60 W（带2个电磁铁）：
电子部件外壳
120或240 VAC，50...60 Hz标准；最大100W或200W，适用于
伴热系统：样气腔室
-
通信
模拟量输出：2路4...20mA输出，电气隔离，最大负载
1200 ohms，24 VDC（测量值）
模拟量输入：1路4...20mA输入，电气隔离，最大负载
1200 ohms，24 VDC（过程压力）
串口：RS232C和以太网
通讯协议：Modbus Gould RTU、Daniel RTU、ASCII
数字量输出：5路，浓度报警、常见故障、校验失败、
校验1进行中、校验2进行中
数字量输入：2路，流量报警、请求校验
-
外壳材质
电子部件：铝，不含铜
采样系统外壳：304或316不锈钢
-
-
-
