单箱体和双箱体气体分析仪在严苛工况下可靠测量
©Endress+Hauser

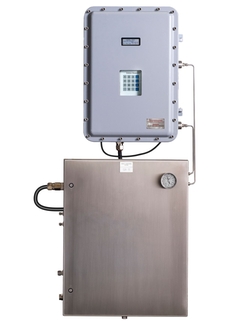

SS2100i-1升级版
©Endress+Hauser

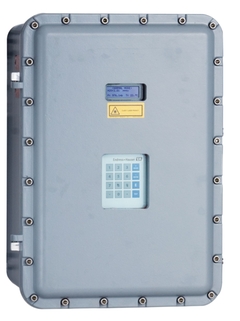

SS2100i-1升级版
©Endress+Hauser

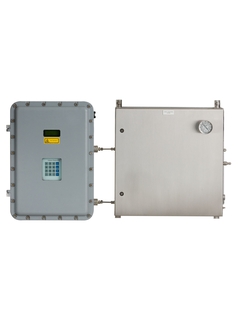

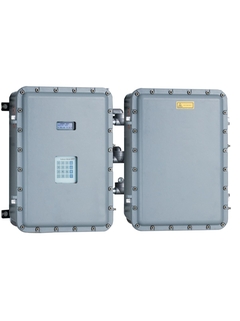

SS2100i-2
©Endress+Hauser

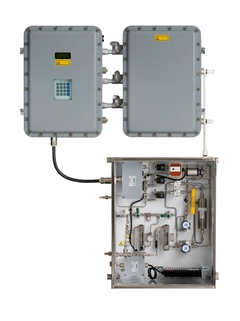

SS2100i-2升级版
产品规格参数
-
-
防爆认证
IECEx / ATEX / CNEx / KC / CCOE / CML防爆1区
应用领域
SS2100i气体分析仪采用TDLAS可调谐二极管激光吸收光谱技术，对痕量气体组份（H2O、CO2、H2S、NH3和C2H2）进行高精度测量测量。分析仪几乎无维护需求，无需重新校准或定期更换部件。SS2100i气体分析仪通过ATEX/IECEx Zone 1防爆认证。
优势
高精度实时测量结果，不受气体湿润（吸收）或干燥（解吸）的影响
在恶劣工况下几乎免维护，可靠工作
同表面传感器相比，重复性更高，分析仪校准通过NIST溯源认证
模拟量输出和串行输出信号，支持远程监控
低使用成本，无耗材
可以测量下列气体组份：H2O、CO2、H2S、NH3、C2H2
通过ATEX/IECEx Zone 1防爆认证
©Endress+Hauser
| FLEX产品选型 |
仪表技术性能 |
选型便捷程度 |
|
|
仪表技术性能
|
选型便捷程度
|
|
|
仪表技术性能
|
选型便捷程度
|
|
|
仪表技术性能
|
选型便捷程度
|
|
|
仪表技术性能
|
选型便捷程度
|
Loading alternative products
成功案例
-
天然气涡轮机用混合氢能
Long Ridge Energy发电站是清洁氢能在全球电力与能源行业的成功应用典范。
-
优化天然气中的水份测试
新型TDLAS分析仪采用新颖的设计，提升了天然气中水含量测定的准确性。它有更多的连接选项，提供高精度和可靠性，解决了传统方法的烦恼。
-
-
LNG：卡车装车
查看如何使用Rxn4拉曼光谱分析仪精准测量卡车装车过程中的LNG气体的组份。
-
拉曼光谱分析法用于LNG计量交接测量
查看GERG报告，了解如何使用Rxn4拉曼光谱分析仪和Rxn-41拉曼低温探头在LNG液化天然气计量交接应用中可靠测定气体组份。
-
-
产品标题
高级气体分析仪，用于硫化氢（H2S）测量。SS2100i基于可调谐激光二极管吸收光谱技术（TDLAS）测量气体，无需直接接触样气，即可测定分析物浓度。
-
-
分析物和测量范围
H2S（硫化氢）：
0...10 ppmv
0...1000 ppmv
0...5000 ppmv
0...5%体积
-
-
环境温度范围
-20...50°C (-4...122°F)
可选（仅适用i-2）：-10...60°C (14...140°F)
-
工作压力范围
进口压力：140...350 kPa (20...50 psig)
采样腔室压力：800...1200 mbara或
950...1700 mbara（可选）
-
-
电源
120或240 VAC ± 10 %，50...60 Hz；300W
-
通信
模拟量输出：2路4...20mA输出，电气隔离，最大负载
1200 ohms，24 VDC（测量值）
模拟量输入：1路4...20mA输入，电气隔离，最大负载
1200 ohms，24 VDC（过程压力）
串口：RS232C和以太网
通讯协议：Modbus Gould RTU、Daniel RTU、ASCII
数字量输出：5路，浓度报警、常见故障、校验失败、
校验1进行中、校验2进行中
数字量输入：2路，流量报警、请求校验
-
外壳材质
电子部件：铝，不含铜
激光/采样腔室外壳：铝，不含铜（仅适合i-2）
采样系统外壳：304或316不锈钢
-
防爆认证
IECEx / ATEX / CNEx / KC / CCOE / CML防爆1区
-
-
-
-
-
产品标题
高级气体分析仪，用于水汽（H2O）测量。SS2100i基于可调谐激光二极管吸收光谱技术（TDLAS）测量气体，无需直接接触样气，即可测定分析物浓度。
-
-
分析物和测量范围
H2O（水汽）：
0...10 ppmv
0...100 ppmv
0...50 ppmv
0...5000 ppmv
-
-
环境温度范围
-20...50°C (-4...122°F)
可选（仅适用i-2）：-10...60°C (14...140°F)
-
工作压力范围
进口压力：140...350 kPa (20...50 psig)
采样腔室压力：800...1200 mbara或
950...1700 mbara（可选）
-
-
电源
120或240 VAC ± 10 %，50...60 Hz；300W
-
通信
模拟量输出：2路4...20mA输出，电气隔离，最大负载
1200 ohms，24 VDC（测量值）
模拟量输入：1路4...20mA输入，电气隔离，最大负载
1200 ohms，24 VDC（过程压力）
串口：RS232C和以太网
通讯协议：Modbus Gould RTU、Daniel RTU、ASCII
数字量输出：5路，浓度报警、常见故障、校验失败、
校验1进行中、校验2进行中
数字量输入：2路，流量报警、请求校验
-
外壳材质
电子部件：铝，不含铜
激光/采样腔室外壳：铝，不含铜（仅适合i-2）
采样系统外壳：304或316不锈钢
-
防爆认证
IECEx / ATEX / CNEx / KC / CCOE / CML防爆1区
-
-
-
-
-
产品标题
高级气体分析仪，用于二氧化碳（CO2）测量。SS2100i基于可调谐激光二极管吸收光谱技术（TDLAS）测量气体，无需直接接触样气，即可测定分析物浓度。
-
-
分析物和测量范围
CO2（二氧化碳）：0...10 ppmv
0...1000 ppmv
0...5000 ppmv
0...5%体积
0...10%体积
0...20%体积
-
-
环境温度范围
-20...50°C (-4...122°F)
可选（仅适用i-2）：-10...60°C (14...140°F)
-
工作压力范围
进口压力：140...350 kPa (20...50 psig)
采样腔室压力：800...1200 mbara或
950...1700 mbara（可选）
-
-
电源
120或240 VAC ± 10 %，50...60 Hz；300W
-
通信
模拟量输出：2路4...20mA输出，电气隔离，最大负载
1200 ohms，24 VDC（测量值）
模拟量输入：1路4...20mA输入，电气隔离，最大负载
1200 ohms，24 VDC（过程压力）
串口：RS232C和以太网
通讯协议：Modbus Gould RTU、Daniel RTU、ASCII
数字量输出：5路，浓度报警、常见故障、校验失败、
校验1进行中、校验2进行中
数字量输入：2路，流量报警、请求校验
-
外壳材质
电子部件：铝，不含铜
激光/采样腔室外壳：铝，不含铜（仅适合i-2）
采样系统外壳：304或316不锈钢
-
防爆认证
IECEx / ATEX / CNEx / KC / CCOE / CML防爆1区
-
-
-
-
-
产品标题
高级气体分析仪，用于氨气（NH3）测量。SS2100i基于可调谐激光二极管吸收光谱技术（TDLAS）测量气体，无需直接接触样气，即可测定分析物浓度。
-
-
-
-
环境温度范围
-20...50°C (-4...122°F)
可选（仅适用i-2）：-10...60°C (14...140°F)
-
工作压力范围
进口压力：140...350 kPa (20...50 psig)
采样腔室压力：800...1200 mbara或
950...1700 mbara（可选）
-
-
电源
120或240 VAC ± 10 %，50...60 Hz；300W
-
通信
模拟量输出：2路4...20mA输出，电气隔离，最大负载
1200 ohms，24 VDC（测量值）
模拟量输入：1路4...20mA输入，电气隔离，最大负载
1200 ohms，24 VDC（过程压力）
串口：RS232C和以太网
通讯协议：Modbus Gould RTU、Daniel RTU、ASCII
数字量输出：5路，浓度报警、常见故障、校验失败、
校验1进行中、校验2进行中
数字量输入：2路，流量报警、请求校验
-
外壳材质
电子部件：铝，不含铜
激光/采样腔室外壳：铝，不含铜（仅适合i-2）
采样系统外壳：304或316不锈钢
-
防爆认证
IECEx / ATEX / CNEx / KC / CCOE / CML防爆1区
-
-
-
-
-
产品标题
高级气体分析仪，用于乙炔（C2H2）测量。SS2100i基于可调谐激光二极管吸收光谱技术（TDLAS）测量气体，无需直接接触样气，即可测定分析物浓度。
-
-
分析物和测量范围
C2H2（乙炔）：0...5 ppmv（最小）
0...3000 ppmv（最大）
-
-
环境温度范围
-20...50°C (-4...122°F)
可选（仅适用i-2）：-10...60°C (14...140°F)
-
工作压力范围
进口压力：140...350 kPa (20...50 psig)
采样腔室压力：800...1200 mbara或
950...1700 mbara（可选）
-
-
电源
120或240 VAC ± 10 %，50...60 Hz；300W
-
通信
模拟量输出：2路4...20mA输出，电气隔离，最大负载
1200 ohms，24 VDC（测量值）
模拟量输入：1路4...20mA输入，电气隔离，最大负载
1200 ohms，24 VDC（过程压力）
串口：RS232C和以太网
通讯协议：Modbus Gould RTU、Daniel RTU、ASCII
数字量输出：5路，浓度报警、常见故障、校验失败、
校验1进行中、校验2进行中
数字量输入：2路，流量报警、请求校验
-
外壳材质
电子部件：铝，不含铜
激光/采样腔室外壳：铝，不含铜（仅适合i-2）
采样系统外壳：304或316不锈钢
-
防爆认证
IECEx / ATEX / CNEx / KC / CCOE / CML防爆1区
-
-
-
下载排行榜
-
SS2100i-1 TDLAS Gas Analyzer Technical Information
System design and specifications for the SS2100i-1 TDLAS Gas Analyzer
|
语言:
|
英语
|
|
版本:
|
18/01/2024
|
|
文件大小:
|
372.3 KB
|
|
文件名:
|
TI01669CEN_0223.pdf
|
-
SS2100-series TDLAS Gas Analyzer
Sample Conditioning System Operating Instructions
Commissioning, operation, and maintenance details for the
SS2100-series TDLAS Gas Analyzer Sample Conditioning System
|
语言:
|
英语
|
|
版本:
|
21/02/2024
|
|
文件大小:
|
1.3 MB
|
|
文件名:
|
BA02337CEN_0123.pdf
|
129文档
-
SS2100i-1 TDLAS Gas Analyzer Technical Information
System design and specifications for the SS2100i-1 TDLAS Gas Analyzer
|
语言:
|
英语
|
|
版本:
|
18/01/2024
|
|
文件大小:
|
372.3 KB
|
|
文件名:
|
TI01669CEN_0223.pdf
|
-
SS2100i-2 TDLAS Gas Analyzer Technical Information
System design and specification for the SS2100i-2 TDLAS Gas Analyzer
|
语言:
|
英语
|
|
版本:
|
19/01/2024
|
|
文件大小:
|
425.6 KB
|
|
文件名:
|
TI01670CEN_0223.pdf
|
-
SS2100-series TDLAS Gas Analyzer
Sample Conditioning System Operating Instructions
Commissioning, operation, and maintenance details for the
SS2100-series TDLAS Gas Analyzer Sample Conditioning System
|
语言:
|
英语
|
|
版本:
|
21/02/2024
|
|
文件大小:
|
1.3 MB
|
|
文件名:
|
BA02337CEN_0123.pdf
|
-
SS2100i-2 TDLAS gas analyzer Operating Instructions
Commissioning, operation, and maintenance details for the
SS2100i-2 TDLAS gas analyzer
|
EN
|
ZH
|
|
|
26/06/2024
|
|
|
|
|
语言:
|
英语
|
|
版本:
|
26/06/2024
|
|
文件大小:
|
6.5 MB
|
|
文件名:
|
BA02197CEN_0324.pdf
|
-
TDL measurement cell Operating Instructions
Operation and maintenance details for TDLAS gas analyzer
measurement cells
|
语言:
|
英语
|
|
版本:
|
02/08/2024
|
|
文件大小:
|
1.3 MB
|
|
文件名:
|
BA02188CEN_0224.pdf
|
-
SS2100i-1 TDLAS Gas Analyzer Operating Instructions
Commissioning, operation and maintenance details for the SS2100i-1
TDLAS Gas Analyzer
|
EN
|
ZH
|
|
|
17/03/2023
|
|
|
|
|
语言:
|
英语
|
|
版本:
|
17/03/2023
|
|
文件大小:
|
4.5 MB
|
|
文件名:
|
BA02189CEN_0223.pdf
|
-
FS 5.16 Description of device parameters
Expert-level description and operational information
for device parameters
|
语言:
|
英语
|
|
版本:
|
15/10/2024
|
|
文件大小:
|
2.5 MB
|
|
文件名:
|
GP01177CEN_0224.pdf
|
-
NS 5.14 Firmware Description of device parameters
Expert-level description and operational information for
device parameters
|
语言:
|
英语
|
|
版本:
|
15/10/2024
|
|
文件大小:
|
3.1 MB
|
|
文件名:
|
GP01180CEN_0224.pdf
|
-
TDLAS cell assembly mirror cleaning Installation Instructions
Instructions for cleaning the 0.1 m, 0.8 m, 8 m/28 m
measurement cell mirror for multiple product platforms
|
语言:
|
英语
|
|
版本:
|
29/07/2024
|
|
文件大小:
|
404.3 KB
|
|
文件名:
|
EA01381CEN_0224.pdf
|
-
SS2100i-1 TDLAS气体分析仪
安全指南
ATEX/IECEx/UKEX：防爆1区
|
EN
|
ZH
|
|
|
24/04/2023
|
|
|
|
|
17/03/2023
|
|
|
|
|
语言:
|
中文
|
|
版本:
|
24/04/2023
|
|
文件大小:
|
1.6 MB
|
|
文件名:
|
XA02687CZH_0323.pdf
|
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Temperature control board
-
-
-
Kit, H2S scrubber & indicator
-
Kit, H2S scrubber & indicator
-
Assy, cable, signal, optical head
-
Kit, O-rings Viton, 2-pass cell
-
Mirror, metal, 2-pass cell
-
4-20 mA current loop board
-
Assembly, EAE-TDL, No ethernet-hybrid
-
Assy, replacement processor and carrier
-
Terminal Block, Double Deck, Gray
-
-
Connector, male, 1/4TF to 1/8NPT, SS316
-
Terminal Block, Type MT 1,5
-
Terminal Block, Ground, Type MT 1,5
-
Terminal Block, 4-position, G 5/4
-
Coil, heating, 28m cell, std stainless
-
Flame arrestor, conn., bulkhead, EExd
-
Flameproof breather/drainer, M20
-
Terminal blk fuse, UK 5-HESILA 250
-
-
DC series tubeaxial cooling fan
-
-
-
-
-
Assy, thermistor probe, ATEX
-
Transition plate thermistor
-
Assy, thermistor probe, ATEX
-
Assy., Cable, Press, GP50, Cell Encl.
-
-
-
Heater, 230 VAC, 200 W, EExd IIC T3
-
Heater, 120 VAC, 200 W, EEx
-
Assy, cable, optical head, EExd
-
-
-
-
-
-
-
Cable, signal, RS232/4-20 mA 635 mm
-
Assy, cable, 4-20mA input
-
Assy, cable, ai jumper, J8 to J4
-
-
Miniature fuse, 5x20 mm, time lag
-
-
Keypad, touch sensitive, 16 keys
-
Cable, RS-232, M-M, display, data (EExd)
-
Assy, cable, power, display (EExd)
-
Assy, cable, 4-20mA output
-
Kit, NH3 scrubber/indicator
-
-
-
Cable, power supply output
-
RS-485 converter 2-channel
-
Relay, DC 12 V SPDT 3 A/120 VAC
-
Power supply, 100-240 VAC to 24 VDC 1.3A
-
-
-
-
-
Kit, SS2100i-2, M10x35 bolts
-
PCBA, daughter, interface
-
PCBA, 4 to 20 mA isolated input
-
PCBA, 4 to 20mA dual adjustable
-
PCBA, temperature control
-
-
-
净化器，气体，2x7 CYL, 100PF,SS316套件
-
Kit, cleaning tool, optical cell
-
Kit, cleaning tool, optical cell
