《技术资料》（TI）
技术资料 Soliphant M FTM50, FTM51, FTM52
|
中文版 - 03/2014 |
固体限位开关 通用型限位开关，适用于颗粒状固体细料的测量 可在防爆危险区域中测量
产品规格参数
-
过程温度
-50...280 °C
(-60...540 °F) -
过程压力（绝压）/最大过压限定值
真空...25 bar
(真空...360 psi) -
最小介质密度
10 g/l（8 g/l ，特殊选型订购）
应用领域

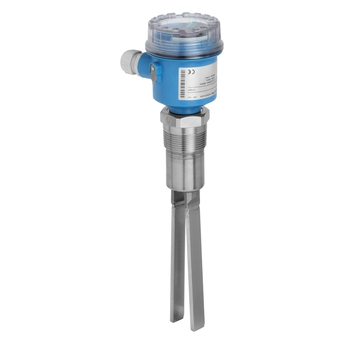

Soliphant M是一款坚固耐用的音叉限位检测开关，适用于贮仓中的固体细料或低密度的松散固体粉料。用途广泛，通过了粉尘、易燃气体等危险区域应用的国际认证。供选择的有抛光叉体、卡箍过程连接、不锈钢外壳或者铝制外壳和涂层叉体。仪表免维护，典型应用包括：谷物、面粉、可可豆、砂糖、动物饲料、染料粉、白垩等
限位检测开关，用于固体细料和粉料检测。
过程连接：螺纹、法兰和卫生型连接（卡箍）
温度：-50 ~ +280°C (-60 ~ +540°F)
压力： -1 ~ +25bar (-14.5 ~ +360psi)
传感器长度： 145mm, 200mm
传感器材质： 316L (3,2µm, 0,8µm, PTFE 涂层, ETFE 涂层)
国际防爆认证
优势
达到IEC 61508的SIL2级
无机械活动件、无需维护，无磨损，使用寿命长。
不受外部振动和粘附影响，操作无需维护，不受固体块料影响
配备多种电子插件类型如NAMUR, 继电器、半导体晶闸管、PFM信号输出，实现与各个过程控制系统的连接
粘附和磨损显示功能可选，密度设置和开关延迟功能可选
传感器可选带涂层或抛光型
自从1967年，在固体散料物位测量领域市场一直领先
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
Loading alternative products
老产品
成功案例
下载排行榜
-
-
-
《技术资料》（TI）
TI Soliphant M FTM50
中文版 - 12/2020
音叉料位开关
EN ZH 31/05/202119/04/202128/12/2020语言:
中文
版本:
28/12/2020
文件大小:
2 MB
文件名:
TI01570FZH_0120-00.pdf
-
121文档
-
-
《技术资料》（TI）
TI Soliphant M FTM50
音叉料位开关
EN ZH 31/05/202119/04/202128/12/2020语言:
中文
版本:
28/12/2020
文件大小:
2 MB
文件名:
TI01570FZH_0120-00.pdf
-
-
-
《简明操作指南》（KA）
简明操作指南 Soliphant M FTM50, FTM51, FTM52
带分离型外壳：
安装和截短操作指南EN ZH 13/07/201601/02/200702/12/2005语言:
中文
版本:
01/02/2007
文件大小:
1.6 MB
文件名:
KA00264Fzh_0207.pdf
-
-
-
《简明操作指南》（KA）
Soliphant FTM5x Operating Instruction
Point Level Switch for fine-grained bulk solids with separate housing
and armored tube.
Instruction for mounting and shorteningEN ZH 13/07/201601/02/200701/10/2005语言:
英语
版本:
13/07/2016
文件大小:
1.1 MB
文件名:
KA00265FA6_1316.pdf
-
-
-
《简明操作指南》（KA）
Exchange of aluminum housing F17 on Soliphant M FTM50, FTM51, FTM52
Exchange of aluminum housing F17 on Soliphant M FTM50, FTM51, FTM52
EN ZH 19/05/2021语言:
英语
版本:
19/05/2021
文件大小:
358.8 KB
文件名:
KA00631FA2_0705.pdf
-
-
-
《简明操作指南》（KA）
Exchange of electronic insert on Soliphant M FTM50, FTM51, FTM52
Exchangeof electronic insert on Soliphant M FTM50, FTM51, FTM52
EN ZH 19/05/2021语言:
英语
版本:
19/05/2021
文件大小:
302.5 KB
文件名:
KA00622FA2_0909.pdf
-
-
-
《简明操作指南》（KA）
Exchange of gasket for cover of stainless steel housing F15
Exchange of gasket for cover of stainless steel housing F15
EN ZH 20/05/2021语言:
英语
版本:
20/05/2021
文件大小:
239.5 KB
文件名:
KA00620FA2_0805.pdf
-
-
-
《简明操作指南》（KA）
Soliphant M FTM50, FTM51, FTM52
Point Level Switch for fine-grained bulk solids with separate housing.
Instruction for demounting and mounting of the sensorEN ZH 13/07/201601/02/200701/05/2006语言:
英语
版本:
13/07/2016
文件大小:
327 KB
文件名:
KA00273FA6_1316.pdf
-
-
-
《简明操作指南》（KA）
Exchange of sensor on Soliphant M FTM5x - separate version
Exchange of sensor on Soliphant M FTM5x - separate version
EN ZH 24/04/2012语言:
英语
版本:
24/04/2012
文件大小:
308.1 KB
文件名:
KA00660FA2_1006.pdf
-
-
-
《简明操作指南》（KA）
Exchange of Polyester housing F16 on Soliphant M
Exchange of Polyester housing F16 on Soliphant M
EN ZH 19/05/2021语言:
英语
版本:
19/05/2021
文件大小:
442 KB
文件名:
KA00629FA2_0705.pdf
-
输入图号，查询备件
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
O型圈
-
密封圈
部件编号订货号1152004276 -
-
转接件
-
配置
部件编号订货号1252028204 -
-
转接件
-
适配器外壳/电缆引入口
部件编号订货号1552004133 -
-
转接件
-
适配器外壳/电缆引入口
部件编号订货号1552004134 -
-
转接件
-
适配器外壳/电缆引入口
部件编号订货号1552004135 -
-
铝盖
-
盖子
部件编号订货号2052002698 -
-
铝盖
-
盖子
部件编号订货号2052002699 -
-
O型圈
-
密封圈
部件编号订货号2152004137 -
-
铝盖
-
盖子
部件编号订货号2052006903 -
-
透明盖
-
盖子
部件编号订货号2052025790 -
-
不锈钢盖
-
盖子
部件编号订货号2052027000 -
-
视窗盖带密封垫
-
盖子
部件编号订货号2052027002 -
-
铝盖
-
盖子
部件编号订货号2052027693 -
-
不锈钢盖
-
盖子
部件编号订货号2052027708 -
-
不锈钢盖
-
盖子
部件编号订货号2052027709 -
-
铝盖
-
盖子
部件编号订货号2052028271 -
-
盖
-
盖子
部件编号订货号2071185025 -
-
密封组件
-
密封圈
部件编号订货号2152004277 -
-
密封组件
-
密封圈
部件编号订货号2152008495 -
-
垫圈
-
密封圈
部件编号订货号2152028179 -
-
铝盖
-
盖子
部件编号订货号2552007103 -
-
电缆入口
-
适配器外壳/电缆引入口
部件编号订货号1552028180 -
-
电缆入口
-
适配器外壳/电缆引入口
部件编号订货号1552028181 -
-
缆塞
-
适配器外壳/电缆引入口
部件编号订货号1552028182 -
-
缆塞
-
适配器外壳/电缆引入口
部件编号订货号1552028183 -
-
M12 plug, 316L, housing side
-
适配器外壳/电缆引入口
部件编号订货号1571435139 -
-
电子插件
-
电子的
部件编号订货号3052026497 -
-
电子插件
-
电子的
部件编号订货号3052026498 -
-
电子插件
-
电子的
部件编号订货号3052026499 -
-
电子插件
-
电子的
部件编号订货号3052026500 -
-
电子插件
-
电子的
部件编号订货号3052026501 -
-
电子插件
-
电子的
部件编号订货号3052026502 -
-
Mounting set (2"/pipe 38_V4A
-
没有被分类的
订货号919806-1000 -
-
FTM50传感器+过程连接
-
传感器
部件编号订货号50FTM50X- -
-
电缆
-
没有被分类的
订货号71035208 -
-
铠装电缆
-
没有被分类的
订货号71035209 -
-
电缆
-
没有被分类的
订货号71035210 -
-
铠装电缆
-
没有被分类的
订货号71035211 -
-
电缆
-
没有被分类的
订货号71035212 -
-
铠装电缆
-
没有被分类的
订货号71035213 -
-
诊断插件
-
没有被分类的
订货号71036514 -
-
拆卸工具
订货号71026213 -
遮阳罩
订货号71040497 -
遮阳罩
订货号71127760
