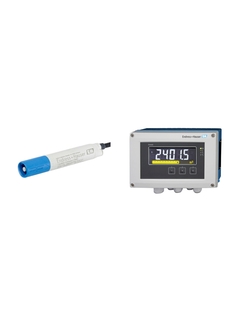

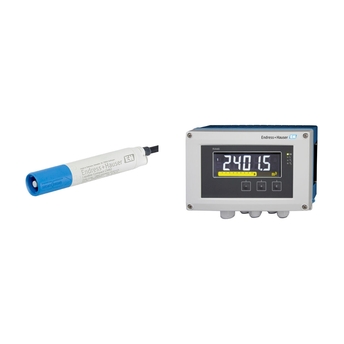

![CM72两线制变送器(连接pH或ORP电极、溶解氧或电导率传感器),与RIA46四线制过程显示仪搭配使用 产品组合:CM72变送器 + RIA46过程显示仪](/__image/a/9562429/k/edb5cb203f8bf0e9e7e98c0536ea534d118f71b9/ar/1-1/w/344/t/jpg/b/ffffff/n/true/fn/Bundle%20-%20CM72%20+%20RIA46.jpg)
此产品暂未在中国市场销售
*Please contact your Endress+Hauser sales partner for any further questions.
优势概览
-
用户现场已安装有四线制仪表,但仍希望充分利用Liquiline Compact CM72两线制变送器的各项优势(结构紧凑、Memosens数字技术、在危险区中使用、操作安全无误)?那么,此产品组合是合适的选择,RIA46过程显示仪可以同时为两台CM72变送器供电。因此,您可以在现有四线制系统中配置两个CM72测量点,分别连接Memosens数字式pH或ORP电极、溶解氧或电导率传感器。
-
在四线制系统中使用CM72两线制变送器
RIA46四线制过程显示仪自带电源,能够为一台或两台两线制Liquiline CM72变送器供电。因此,用户能够在现有四线制系统中连接使用结构紧凑、坚固耐用的现场型变送器。
-
Memosens数字式变送器
Liquiline Compact CM72变送器连接pH或ORP电极、电导率或溶解氧传感器使用(取决于具体订购选项)。采用Memosens数字技术,能够自动识别传感器型号,仅需数秒即可完成老旧传感器的替换操作。
-
状态诊断信息显示
CM72变送器配备一个红/绿LED指示灯,不间断显示变送器和传感器的诊断结果,可以在现场快速便捷执行仪表状态检查。
-
危险区应用
LiquilineCM72通过IECEx、ATEX和CSA等多项国际防爆认证,可以在危险区中使用。因此,即使RIA46安装在非危险区,CM72也可以安装在危险区中使用。
组合套装详图
![变送器搭配过程显示仪 产品组合概览](/__image/a/9562431/k/8f494c285e9ed9f7bedcb95aeadafc4400fa8f6b/ar/4-3/w/648/t/jpg/b/ffffff/n/true/fn/Bundle%20-%20CM72%20+%20RIA46%20-%20overview.jpg)
单品和预配置
-
可以在购物车配置组合套装中的单品
-
-
FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
此产品暂未在中国市场销售
单通道型变送器
Liquiline Compact CM72
Liquiline Compact CM72变送器小巧轻便,与Memosens数字式传感器搭配使用。 对于安装空间狭小且无需使用多参数设备的场合,它是正确的选择。它与传感器搭配使用,能够安装在大多数装置中,安装更加便捷。订购CM72时已预设置测量参数和测量范围,安装后即可直接使用,具有高安全性,避免操作错误。
-
测量原理
玻璃电极
-
应用
All sectors, supporting all sensors with the blue Memosens plug-in head, enviromental sector
-
安装
Connection of digital sensors with Memosens-Protocol
-
特点
Liquiline CM72 is a fixed configured two-wire transmitter for all areas of process engineering
-
测量范围
pH Sensor: 0 to 14 pH
-
设计
Peek housing
-
材质
Housing, cover: Peek 151
Strain relief: EPDM
Axial ring: Peek 450 G -
外形尺寸
Diameter: 18.95 mm (0.75 inch)
Length: 114.7 mm (4.52 inch) -
连接
Connection of digital sensors with Memosens-Protocol
-
防护等级
IP67, IP68, NEMA Type 6
-
输入
One channel transmitter
-
输出
4 to 20 mA
-
其他证书
CE, CSA C/US GP
-
测量原理
玻璃电极
-
应用
All sectors, supporting all sensors with the blue Memosens plug-in head, enviromental sector
-
安装
Connection of digital sensors with Memosens-Protocol
-
特点
Liquiline CM72 is a fixed configured two-wire transmitter for all areas of process engineering
-
测量范围
ORP sensors: -1500 mV to 1500 mV
-
设计
Peek housing
-
材质
Housing, cover: Peek 151
Strain relief: EPDM
Axial ring: Peek 450 G -
外形尺寸
Diameter: 18.95 mm (0.75 inch)
Length: 114.7 mm (4.52 inch) -
连接
Connection of digital sensors with Memosens-Protocol
-
防护等级
IP67, IP68, NEMA Type 6
-
输入
One channel transmitter
-
输出
4 to 20 mA
-
测量原理
玻璃电极
-
应用
All sectors, supporting all sensors with the blue Memosens plug-in head, enviromental sector
-
安装
Connection of digital sensors with Memosens-Protocol
-
特点
Liquiline CM72 is a fixed configured two-wire transmitter for all areas of process engineering
-
测量范围
Conductivity sensors: 0 to 500 mS/cm
-
设计
Peek housing
-
材质
Housing, cover: Peek 151
Strain relief: EPDM
Axial ring: Peek 450 G -
外形尺寸
Diameter: 18.95 mm (0.75 inch)
Length: 114.7 mm (4.52 inch) -
连接
Connection of digital sensors with Memosens-Protocol
-
防护等级
IP67, IP68, NEMA Type 6
-
输入
One channel transmitter
-
输出
4 to 20 mA
-
测量原理
玻璃电极
-
应用
All sectors, supporting all sensors with the blue Memosens plug-in head, enviromental sector
-
安装
Connection of digital sensors with Memosens-Protocol
-
特点
Liquiline CM72 is a fixed configured two-wire transmitter for all areas of process engineering
-
测量范围
Oxygen sensors: 0 to 20 mg/l
-
设计
Peek housing
-
材质
Housing, cover: Peek 151
Strain relief: EPDM
Axial ring: Peek 450 G -
外形尺寸
Diameter: 18.95 mm (0.75 inch)
Length: 114.7 mm (4.52 inch) -
连接
Connection of digital sensors with Memosens-Protocol
-
输入
One channel transmitter
-
输出
4 to 20 mA

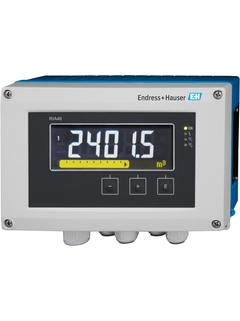

RIA46
过程测控仪
模拟测量值通过过程测量仪显示、评估和计算。两线制传感器可通过回路供电。通用输入能连接电流、电压、RTDs和TCs。可以监测限值,继电器可切换。通过模拟输出可以传输过程信号。出现故障时的色彩变化支持报警识别功能。内置的“压差”应用包可进行不同压力的快速而简单的调试。
-
测量原理
显示仪,带控制单元
-
测量原理
Field meter with control unit
-
功能
Display
Loop Power Supply
Transmitter Functionality
Barrier
Signal Isolation
Calculation
Limit Alarm -
显示
Multicolor backlight LCD
White/black/yellow
Bargraph
Unit
TAG
Alarm warning in plain text -
电源
20...250V AC/DC
-
输入
2 x universal (U, I, R, RTD, TC)
-
输出
2 x analogue output (I, U) 1 x loop power supply
-
软件功能
Linearization
Minimum value per channel
Maximum value per channel
Calculation
Band value monitoring -
证书
ATEX II(1)GD [Ex ia] IIC
CSA General Purpose
CSA AIS, NI/I/2/ABCDEFG/T4
FM AIS, NI/I/2/ABCDEFG/T4
TIIS [Ex ia] IIC
NEPSI [Ex ia] IIC
UK II(1)G [Ex ia Ga] IIC, II(1)D [Ex ia Da] IIIC -
SIL
2
-
盘装
field
